Wer mal probiert hat ein oder mehrere DAWs und Instrumente mittels eines Midiclock-Signals zu synchronisieren, wird oft mit schwankenden BPM-Signalen konfrontiert gewesen sein. Denn im Normalfall ist das Senden eines Midi-Signals einer von mehreren Prozessen, die ein Gerät bzw Instrument gleichzeitig bewältigen muss; da die Hauptaufgabe eines Instruments aber die Ton-Wiedergabe ist, sind weitere Prozesse entsprechend hierarchisch untergeordnet - hierdurch entstehen oftmals Abweichungen des Midiclock-Signals im Millisekunden-Bereich. Das klingt zwar marginal, kann aber dazu führen, dass einige Instrumente sich nach und nach weiter aus dem Signalfluss entfernen und die Synchronizität auch hörbar nicht mehr gehalten wird.
Um alle Geräte wieder ins selbe Tempo zu bekommen, muss also der Prozess (bzw Song) gestoppt und neu gestartet werden. Nichts, was in einer Live-Situation wünschenswert ist.
Es braucht entsprechend ein Gerät dessen einzige Aufgabe es ist, ein vollkommen stabiles Tempo-Signal an alle angeschlossenen Geräte zu senden und zusätzlich die Möglichkeit bietet, Abweichler wieder einzufangen, ohne den Prozess neu starten zu müssen.
Stabile BPM auf allen Devices
Genau für diese Aufgabe wurde die Clock von SocialMidi entwickelt.

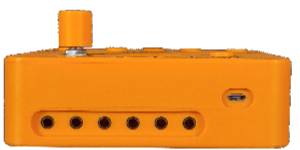

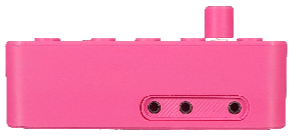

Auf 8 Ausgängen sendet die Clock das Tempo:
6x Midi-Out (TRS/3,5mm-Klinke)
1x Clock/Sync Out (TRS - zB für Korg Monotribe)
1x Gate Out (TRS - zB für Modular-Geräte, Synthesizer älterer Bauart) und
1x Midi In (TRS) zB zum Synchronisieren mit anderen Clocks.

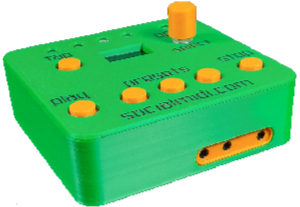

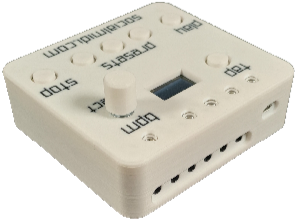

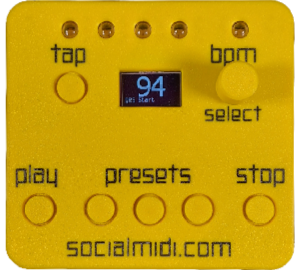

Neben dem LED-Display und Tempo-Endlos-Encoder bietet die Clock einen Tap-Button, um das Tempo manuell einzuspielen, einen Start/Restart-Button, mit dem auch später hinzugefügte Geräte in eine laufende Session integriert (und zu Beginn des nächsten Taktes gestartet) werden können, sowie 3 User- bzw Kurzwahl-Buttons, welche unkompliziert mit den 3 meistgenutzten BPMs belegt werden können.
4 Dioden, welche die einzelnen 1/4-Noten sowie „die 1“ optisch anzeigen, sowie ein Stop-Button, runden die Benutzeroberfläche der Clock ab.
Die Stromversorgung via USB-C sorgt dafür, dass die Clock auch mittels Powerbank betrieben werden kann.
Technische Daten
MIDI Outputs | 6x Midi Out |
5V | |
Follows MIDI Specification | |
Compatible with MIDI-powered devices | |
MIDI Messages | Constantly: F8 (MIDI Clock) |
Start: 0xFA (MIDI Start) | |
Stop: 0xFB (MIDI Stop) | |
Resync: 0xFA or 0xFB-0xFA (selectable) | |
MIDI Clock Jitter | <40 Microseconds |
CV/Analog clocks | tbd |
DIN Sync (sync24) | 2x Roland-compatible Sync-out ports providing tempo-information |
External Sync Modes | ClockBox v3 as clock source |
ClockBox v3 as clock follower/ multiplier for other devices | |
Power Source | USB Bus Power - 5V |
Current consumption | 20mA |
Dimensions (WxDxH) | tbd - Prototype-Status |
Weight | tbd - Prototype-Status |
FAQs
Was ist es?
Eine Midi-Clockbox. Du benutzt sie, um Drumcomputer, Synthesizer oder DAWs etc miteinander zu synchronisieren.
Mein Drumcomputer gibt ein Clock-Singal aus, warum sollte ich ein extra Gerät nutzen?
Die meisten Geräte können Midi-Clock-Signale ausgeben, die ClockBox v3 ist darauf optimiert, den Flow beim Musikmachen nicht zu unterbrechen. Spezielle Funktionen wie z.B. QuantizeRestart oder BPM-Presets gibt es bei anderen Geräten nicht. Außerdem erleichtert es die Fehlersuche, falls mal etwas nicht so funktioniert wie gedacht.
Wieviele Geräte kann man anschließen?
Die ClockBox v3 hat 6 synchrone Midi-Ausgänge, an die Du Geräte anschließen kannst. Zusätzlich stehen 2 synchrone Din-Sync Ports (Roland kompatibel) zur Verfügung.
Wenn Du willst, kannst Du an jedes Gerät natürlich weitere Geräte anschließen.
Midi ist ein Bus-System, wo ist der Sinn darin, eine zentrale Box zu haben?
Jedes Gerät, das Clock-Signale empfängt und weiterleitet, erzeugt unweigerlich einen zeitlichen Versatz. Bei mehreren Geräten führt das schnell dazu, dass Geräte nicht mehr synchron miteinander sind.
Wie schließe ich ein Gerät an die ClockBox v3 an?
TRS oder TRS-Midi-A-Adapter. Du kannst die ClockBox v3 an ein USB-Netzteil oder an einen Computer anschließen. Am Computer liefert sie zusätzlich Midi-Clock-Daten per USB.
Benötige ich ein Netzteil?
Die ClockBox v3 kann über ein USB-Netzteil mit Spannung versorgt werden.
Kann ich meine DAW (Ableton, Reason, etc) damit synchronisieren?
Klar. Die ClockBox v3 meldet sich am Computer als Midi-Device, das Midi-Clock-Daten sendet.
Was sind BPM-Presets?
Du kannst verschiedene BPM-Werte speichern und per Knopfdruck aufrufen. Kurzer Druck auf den Preset-Knopf ruft das Preset auf, langer Druck speichert den aktuellen Wert als Preset.
Was ist QuantizeRestart?
Wenn Du bei laufender Clock erneut auf 'Start' drückst wird mit dem nächsten Downbeat eine schnelle Abfolge von MIDI STOP + MIDI START gesendet. Damit kannst Du Geräte in eine laufende Session einbinden, ohne Dich um Takte, Synchronität u.s.w. kümmern zu müssen.
Mein Synthesizer hat nur CV/ Gate, wie kann ich den anschließen?
CV/ Gate-Trigger ist in der Betaphase. Weitere Infos folgen.
Kann ich mehrere ClockBoxen miteinander koppeln?
Ist in Arbeit.
